新品プレス機械
山田ドビー MAP

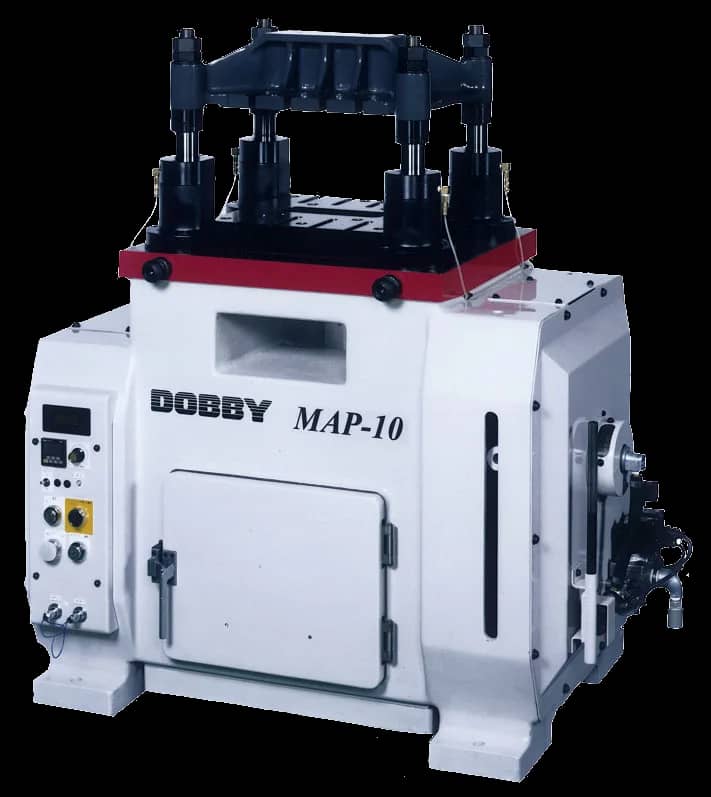

小物部品や X-Y 複合加工に向く、コンパクトな高精密アンダードライブプレス。
順送加工高精度省スペース
仕様一覧
MAP-10
- 加圧能力(kN)
- 100
- ストローク長さ(mm)
- 20〜50
- ストローク数(spm)
- 150〜500
- ダイハイト(mm)
- 170〜185
- ダイハイト調整量(mm)
- 10
- ボルスター寸法(mm)
- 350×350
| 加圧能力(kN) | 100 |
|---|---|
| ストローク長さ(mm) | 20〜50 |
| ストローク数(spm) | 150〜500 |
| ダイハイト(mm) | 170〜185 |
| ダイハイト調整量(mm) | 10 |
| ボルスター寸法(mm) | 350×350 |
MAP-10L
- 加圧能力(kN)
- 100
- ストローク長さ(mm)
- 20〜50
- ストローク数(spm)
- 150〜500
- ダイハイト(mm)
- 170〜185
- ダイハイト調整量(mm)
- 10
- ボルスター寸法(mm)
- 500×350
| 加圧能力(kN) | 100 |
|---|---|
| ストローク長さ(mm) | 20〜50 |
| ストローク数(spm) | 150〜500 |
| ダイハイト(mm) | 170〜185 |
| ダイハイト調整量(mm) | 10 |
| ボルスター寸法(mm) | 500×350 |
MAP-30
- 加圧能力(kN)
- 300
- ストローク長さ(mm)
- 20〜40
- ストローク数(spm)
- 150〜600
- ダイハイト(mm)
- 260〜270
- ボルスター寸法(mm)
- 700×640
| 加圧能力(kN) | 300 |
|---|---|
| ストローク長さ(mm) | 20〜40 |
| ストローク数(spm) | 150〜600 |
| ダイハイト(mm) | 260〜270 |
| ボルスター寸法(mm) | 700×640 |
| 機種 | MAP-10 | MAP-10L | MAP-30 |
|---|---|---|---|
| 加圧能力(kN) | 100 | 100 | 300 |
| ストローク長さ(mm) | 20〜50 | 20〜50 | 20〜40 |
| ストローク数(spm) | 150〜500 | 150〜500 | 150〜600 |
| ダイハイト(mm) | 170〜185 | 170〜185 | 260〜270 |
| ダイハイト調整量(mm) | 10 | 10 | - |
| スライド寸法(mm) | - | - | - |
| ボルスター寸法(mm) | 350×350 | 500×350 | 700×640 |
