新品プレス機械

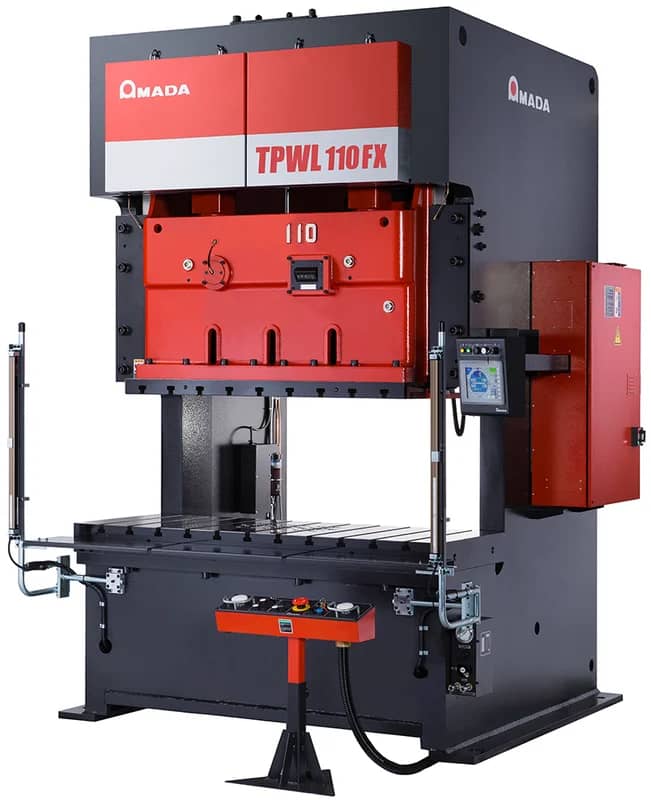

アマダ TPWL-FX
高精度・低騒音を実現。C型2ポイントにリンク機構を標準搭載し、プレスの口開きを抑制するブリッジ仕様（BI・BO・BN・SFタイプ）をラインナップ。エコ機能により消費電力を削減します。
順送加工高精度低騒音
仕様一覧
TPWL-110FX
- タイプ
- 順送
- フレーム形状
- C/BI
- 加圧能力(kN)
- 1100
- ストローク長さ(mm)
- 110
- ストローク数(spm)
- 40〜80
- ダイハイト(mm)
- 350
- ダイハイト調整量(mm)
- 90
- スライド寸法(mm)
- 1400×500
- ボルスター寸法(mm)
- 1800×540
| タイプ | 順送 |
|---|---|
| フレーム形状 | C/BI |
| 加圧能力(kN) | 1100 |
| ストローク長さ(mm) | 110 |
| ストローク数(spm) | 40〜80 |
| ダイハイト(mm) | 350 |
| ダイハイト調整量(mm) | 90 |
| スライド寸法(mm) | 1400×500 |
| ボルスター寸法(mm) | 1800×540 |
TPWL-110FX
- タイプ
- 汎用
- フレーム形状
- C/BI
- 加圧能力(kN)
- 1100
- ストローク長さ(mm)
- 180
- ストローク数(spm)
- 35〜65
- ダイハイト(mm)
- 400
- ダイハイト調整量(mm)
- 90
- スライド寸法(mm)
- 1400×500
- ボルスター寸法(mm)
- 1800×700
| タイプ | 汎用 |
|---|---|
| フレーム形状 | C/BI |
| 加圧能力(kN) | 1100 |
| ストローク長さ(mm) | 180 |
| ストローク数(spm) | 35〜65 |
| ダイハイト(mm) | 400 |
| ダイハイト調整量(mm) | 90 |
| スライド寸法(mm) | 1400×500 |
| ボルスター寸法(mm) | 1800×700 |
TPWL-150FX
- タイプ
- 汎用
- フレーム形状
- C/BI
- 加圧能力(kN)
- 1500
- ストローク長さ(mm)
- 200
- ストローク数(spm)
- 30〜55
- ダイハイト(mm)
- 450
- ダイハイト調整量(mm)
- 100
- スライド寸法(mm)
- 1600×550
- ボルスター寸法(mm)
- 2000×760
| タイプ | 汎用 |
|---|---|
| フレーム形状 | C/BI |
| 加圧能力(kN) | 1500 |
| ストローク長さ(mm) | 200 |
| ストローク数(spm) | 30〜55 |
| ダイハイト(mm) | 450 |
| ダイハイト調整量(mm) | 100 |
| スライド寸法(mm) | 1600×550 |
| ボルスター寸法(mm) | 2000×760 |
TPWL-150FX
- タイプ
- 順送
- フレーム形状
- C/BI
- 加圧能力(kN)
- 1500
- ストローク長さ(mm)
- 130
- ストローク数(spm)
- 40〜75
- ダイハイト(mm)
- 400
- ダイハイト調整量(mm)
- 100
- スライド寸法(mm)
- 1600×550
- ボルスター寸法(mm)
- 2000×620
| タイプ | 順送 |
|---|---|
| フレーム形状 | C/BI |
| 加圧能力(kN) | 1500 |
| ストローク長さ(mm) | 130 |
| ストローク数(spm) | 40〜75 |
| ダイハイト(mm) | 400 |
| ダイハイト調整量(mm) | 100 |
| スライド寸法(mm) | 1600×550 |
| ボルスター寸法(mm) | 2000×620 |
TPWL-200FX
- タイプ
- 汎用
- フレーム形状
- C/BI/BO/SF
- 加圧能力(kN)
- 2000
- ストローク長さ(mm)
- 250
- ストローク数(spm)
- 25〜45
- ダイハイト(mm)
- 500
- ダイハイト調整量(mm)
- 110
- スライド寸法(mm)
- 1850×650
- ボルスター寸法(mm)
- 2400×850
| タイプ | 汎用 |
|---|---|
| フレーム形状 | C/BI/BO/SF |
| 加圧能力(kN) | 2000 |
| ストローク長さ(mm) | 250 |
| ストローク数(spm) | 25〜45 |
| ダイハイト(mm) | 500 |
| ダイハイト調整量(mm) | 110 |
| スライド寸法(mm) | 1850×650 |
| ボルスター寸法(mm) | 2400×850 |
TPWL-200FX
- タイプ
- 順送
- フレーム形状
- C/BI/BO/SF
- 加圧能力(kN)
- 2000
- ストローク長さ(mm)
- 150
- ストローク数(spm)
- 40〜65
- ダイハイト(mm)
- 450
- ダイハイト調整量(mm)
- 110
- スライド寸法(mm)
- 1850×650
- ボルスター寸法(mm)
- 2400×700
| タイプ | 順送 |
|---|---|
| フレーム形状 | C/BI/BO/SF |
| 加圧能力(kN) | 2000 |
| ストローク長さ(mm) | 150 |
| ストローク数(spm) | 40〜65 |
| ダイハイト(mm) | 450 |
| ダイハイト調整量(mm) | 110 |
| スライド寸法(mm) | 1850×650 |
| ボルスター寸法(mm) | 2400×700 |
TPWL-250FX
- タイプ
- 汎用
- フレーム形状
- C/BI/BO/BN
- 加圧能力(kN)
- 2500
- ストローク長さ(mm)
- 250
- ストローク数(spm)
- 20〜40
- ダイハイト(mm)
- 550
- ダイハイト調整量(mm)
- 120
- スライド寸法(mm)
- 2100×700
- ボルスター寸法(mm)
- 2700×950
| タイプ | 汎用 |
|---|---|
| フレーム形状 | C/BI/BO/BN |
| 加圧能力(kN) | 2500 |
| ストローク長さ(mm) | 250 |
| ストローク数(spm) | 20〜40 |
| ダイハイト(mm) | 550 |
| ダイハイト調整量(mm) | 120 |
| スライド寸法(mm) | 2100×700 |
| ボルスター寸法(mm) | 2700×950 |
TPWL-250FX
- タイプ
- 順送
- フレーム形状
- C/BI/BO/BN
- 加圧能力(kN)
- 2500
- ストローク長さ(mm)
- 170
- ストローク数(spm)
- 30〜60
- ダイハイト(mm)
- 450
- ダイハイト調整量(mm)
- 120
- スライド寸法(mm)
- 2100×700
- ボルスター寸法(mm)
- 2700×780
| タイプ | 順送 |
|---|---|
| フレーム形状 | C/BI/BO/BN |
| 加圧能力(kN) | 2500 |
| ストローク長さ(mm) | 170 |
| ストローク数(spm) | 30〜60 |
| ダイハイト(mm) | 450 |
| ダイハイト調整量(mm) | 120 |
| スライド寸法(mm) | 2100×700 |
| ボルスター寸法(mm) | 2700×780 |
TPWL-300FX
- タイプ
- 順送
- フレーム形状
- BI/BO/BN/SF
- 加圧能力(kN)
- 3000
- ストローク長さ(mm)
- 200
- ストローク数(spm)
- 30〜55
- ダイハイト(mm)
- 450
- ダイハイト調整量(mm)
- 120
- スライド寸法(mm)
- 2100×700
- ボルスター寸法(mm)
- 2100×780
| タイプ | 順送 |
|---|---|
| フレーム形状 | BI/BO/BN/SF |
| 加圧能力(kN) | 3000 |
| ストローク長さ(mm) | 200 |
| ストローク数(spm) | 30〜55 |
| ダイハイト(mm) | 450 |
| ダイハイト調整量(mm) | 120 |
| スライド寸法(mm) | 2100×700 |
| ボルスター寸法(mm) | 2100×780 |
TPWL-300FX
- タイプ
- 汎用
- フレーム形状
- BI/BO/BN/SF
- 加圧能力(kN)
- 3000
- ストローク長さ(mm)
- 250
- ストローク数(spm)
- 20〜40
- ダイハイト(mm)
- 550
- ダイハイト調整量(mm)
- 120
- スライド寸法(mm)
- 2100×700
- ボルスター寸法(mm)
- 2100×780
| タイプ | 汎用 |
|---|---|
| フレーム形状 | BI/BO/BN/SF |
| 加圧能力(kN) | 3000 |
| ストローク長さ(mm) | 250 |
| ストローク数(spm) | 20〜40 |
| ダイハイト(mm) | 550 |
| ダイハイト調整量(mm) | 120 |
| スライド寸法(mm) | 2100×700 |
| ボルスター寸法(mm) | 2100×780 |
| 機種 | TPWL-110FX | TPWL-150FX | TPWL-200FX | |||
|---|---|---|---|---|---|---|
| タイプ | 順送 | 汎用 | 汎用 | 順送 | 汎用 | 順送 |
| フレーム形状 | C/BI | C/BI | C/BI | C/BI | C/BI/BO/SF | C/BI/BO/SF |
| 加圧能力(kN) | 1100 | 1100 | 1500 | 1500 | 2000 | 2000 |
| ストローク長さ(mm) | 110 | 180 | 200 | 130 | 250 | 150 |
| ストローク数(spm) | 40〜80 | 35〜65 | 30〜55 | 40〜75 | 25〜45 | 40〜65 |
| ダイハイト(mm) | 350 | 400 | 450 | 400 | 500 | 450 |
| ダイハイト調整量(mm) | 90 | 90 | 100 | 100 | 110 | 110 |
| スライド寸法(mm) | 1400×500 | 1400×500 | 1600×550 | 1600×550 | 1850×650 | 1850×650 |
| ボルスター寸法(mm) | 1800×540 | 1800×700 | 2000×760 | 2000×620 | 2400×850 | 2400×700 |
| 機種 | TPWL-250FX | TPWL-300FX | ||
|---|---|---|---|---|
| タイプ | 汎用 | 順送 | 順送 | 汎用 |
| フレーム形状 | C/BI/BO/BN | C/BI/BO/BN | BI/BO/BN/SF | BI/BO/BN/SF |
| 加圧能力(kN) | 2500 | 2500 | 3000 | 3000 |
| ストローク長さ(mm) | 250 | 170 | 200 | 250 |
| ストローク数(spm) | 20〜40 | 30〜60 | 30〜55 | 20〜40 |
| ダイハイト(mm) | 550 | 450 | 450 | 550 |
| ダイハイト調整量(mm) | 120 | 120 | 120 | 120 |
| スライド寸法(mm) | 2100×700 | 2100×700 | 2100×700 | 2100×700 |
| ボルスター寸法(mm) | 2700×950 | 2700×780 | 2100×780 | 2100×780 |
