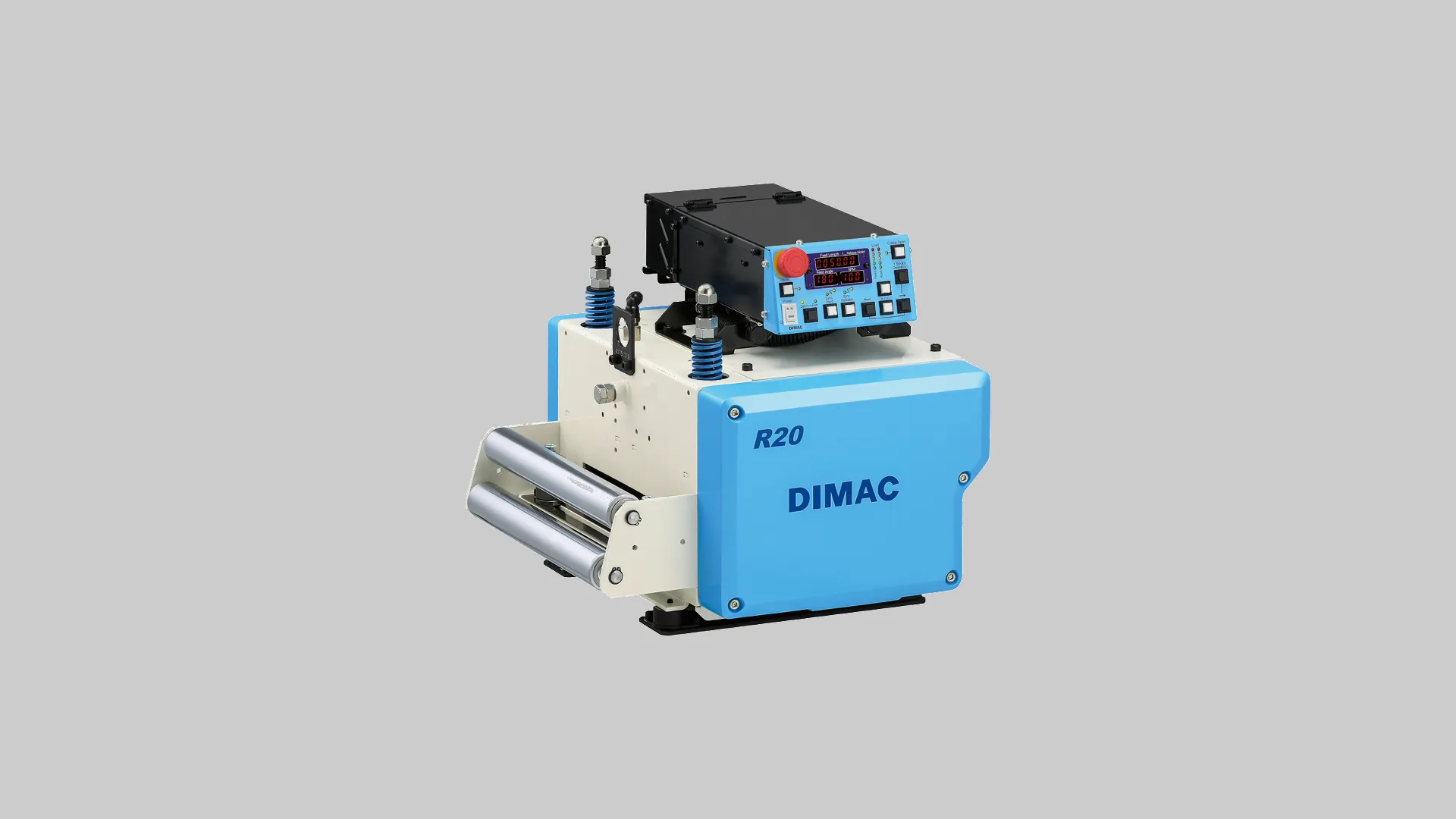

เครื่องป้อนโรลเซอร์ NC (NC Roll Feeder) - ผลิตภัณฑ์ DIMAC สำหรับเครื่องปั๊ม

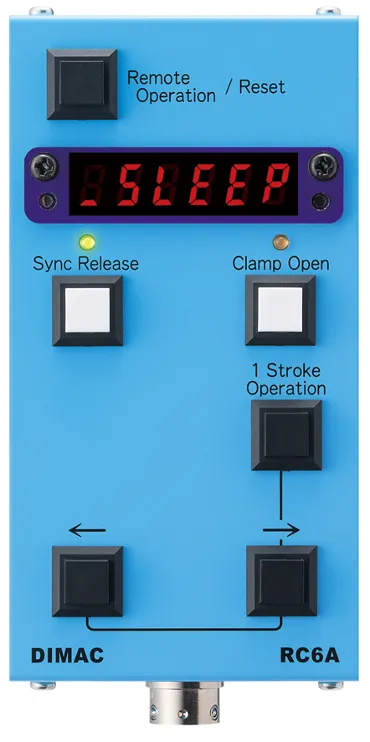

สามารถควบคุมการทำงานหนึ่งรอบ การเคลื่อนที่แบบขั้นตอน การเปิด/ปิดม้วน และ Sync Release จากระยะไกลจากคอนโทรลเลอร์หลัก สามารถเลือกความยาวสายเคเบิลได้ 3m หรือ 5m ความเร็วของการทำงานหนึ่งรอบด้วยยูนิตนี้จะเป็นความเร็วของการเคลื่อนที่แบบขั้นตอนเท่านั้น เพื่อความปลอดภัย การควบคุมด้วย RC6A จะห้ามการควบคุมจากคอนโทรลเลอร์หลัก และไม่สามารถควบคุมด้วย RC6A ได้ในระหว่างการตั้งค่าการทำงานแบบซิงโครไนซ์กับเครื่องกด

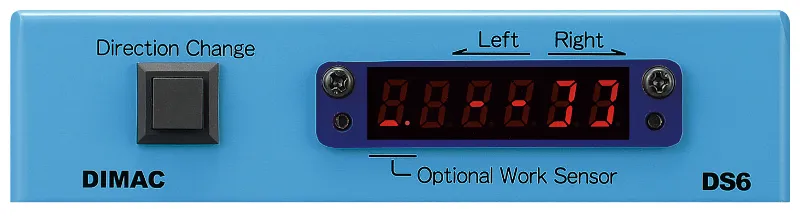

ทำให้สามารถเปลี่ยนทิศทางการหมุนของม้วนได้ ทำให้สามารถทำงานทั้งการป้อนและดึงวัสดุได้ สามารถเชื่อมต่อเซ็นเซอร์ตรวจสอบวัสดุขาดเพิ่มเติม และสามารถเปลี่ยนได้ว่าเซ็นเซอร์ใดจะใช้งานได้ตามการตั้งค่า ยูนิตนี้จะติดตั้งโดยวางซ้อนบนคอนโทรลเลอร์หลัก

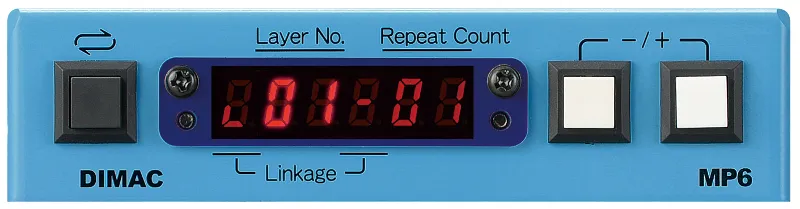

สามารถบันทึกการตั้งค่าเช่นความยาวการป้อน มุมการป้อน เงื่อนไขการปล่อยได้ 99 ชุด ทำให้ไม่ต้องป้อนเงื่อนไขการป้อนใหม่ทุกครั้งที่เปลี่ยนแม่พิมพ์ และสามารถเรียกใช้ได้ นอกจากนี้ ยังสามารถตั้งค่าการเชื่อมต่อบางส่วนของ 99 ชุดเพื่อให้สามารถทำงานแบบโปรแกรมเหมือนกับยูนิตป้อนหลายขั้นตอนแบบเดิม จำนวนครั้งของการป้อนในหนึ่งขั้นตอนสูงสุด 99 ครั้ง เมื่อใช้ร่วมกับการเปลี่ยนทิศทางการป้อน DS6 ก็สามารถย้อนกลับทิศทางการป้อนได้ ยูนิตนี้จะติดตั้งโดยวางซ้อนบนคอนโทรลเลอร์หลัก

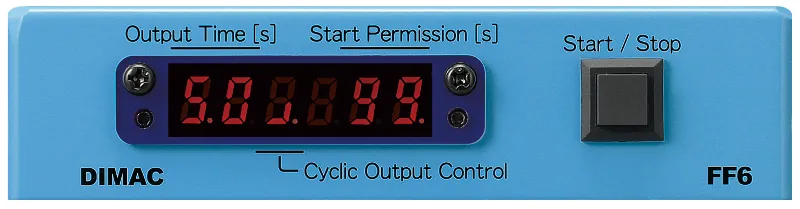

ส่งสัญญาณเมื่อป้อนวัสดุเสร็จแล้ว สามารถใช้เมื่อต้องการอินเตอร์ล็อกกับอุปกรณ์รอบข้างอื่นๆ สามารถเลือกการอนุญาต/ไม่อนุญาตเอาต์พุตด้วยสวิตช์การทำงานและการป้อนข้อมูลภายนอก เมื่อใช้ร่วมกับเอาต์พุตระหว่างการป้อน BS6 จะสามารถทำงานได้เหมือนกับตัวเลือก Feed Master แบบเดิม (การทำงานแบบสลับกับเครื่องกด) ยูนิตนี้จะติดตั้งโดยวางซ้อนบนคอนโทรลเลอร์หลัก

ส่งสัญญาณเมื่อกำลังป้อนวัสดุ สามารถใช้เมื่อต้องการอินเตอร์ล็อกกับอุปกรณ์รอบข้างอื่นๆ เมื่อใช้ร่วมกับเอาต์พุตการป้อนเสร็จสิ้น FF6 จะสามารถทำงานแบบสลับกับเครื่องกดได้เหมือนกับตัวเลือก Feed Master แบบเดิม ยูนิตนี้จะติดตั้งโดยวางซ้อนบนคอนโทรลเลอร์หลัก

เป็นตัวเลือกสำหรับการป้อนค่าการตั้งค่ามุมการป้อนของตัวป้อนของเราและจำนวนรอบการใช้งานของเครื่องกดโดยอัตโนมัติ กรุณาตั้งค่าสัญญาณการป้อนที่ด้านเครื่องกดก่อน หลังจากนั้น เมื่อทำการทำงานเครื่องกดแบบเตรียมการ สัญญาณการป้อนจะถูกวัดและมุมการป้อน "Feed Angle" ของคอนโทรลเลอร์ของเราและจำนวนรอบการใช้งานของเครื่องกด "spm" จะถูกคำนวณโดยอัตโนมัติ (สิทธิบัตรที่ยื่นแล้ว) แนะนำสำหรับกรณีที่ทำงานเครื่องกดแบบเพนดูลัมหรือการเคลื่อนไหวแบบไม่ปกติ และยากต่อการตั้งค่าโดยการแปลงเป็นตัวเลข ยูนิตนี้จะติดตั้งโดยวางซ้อนบนคอนโทรลเลอร์หลัก

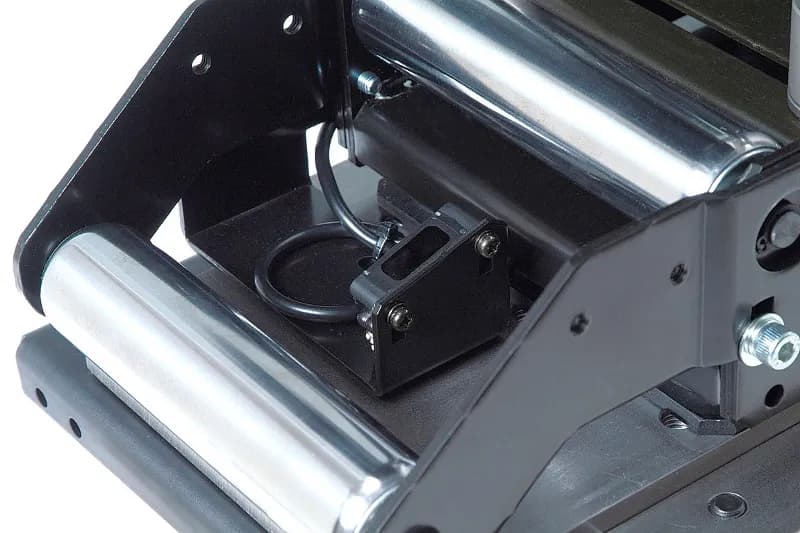

เป็นเซ็นเซอร์ออปติคัลสำหรับตรวจจับวัสดุขาด สามารถปรับความไวของเซ็นเซอร์ตามสภาพแวดล้อม สามารถติดตั้งได้กับทุกรุ่น แต่สำหรับซีรี่ส์ T จะใช้งานได้เฉพาะในโหมดม้วนและโหมดเดี่ยว วิธีการติดตั้งและตำแหน่งติดตั้งจะแตกต่างกันตามรุ่น ไม่มีความเข้ากันได้ระหว่างผลิตภัณฑ์

ติดตั้งตัวป้อนที่ด้านหลังกระบวนการกดและดึงวัสดุ เลือกใช้เมื่อไม่ต้องการให้เกิดรอยบนผลิตภัณฑ์เช่นรอยม้วน หรือเมื่อวัสดุมีความหนาบางและยืดหยุ่นได้ง่าย

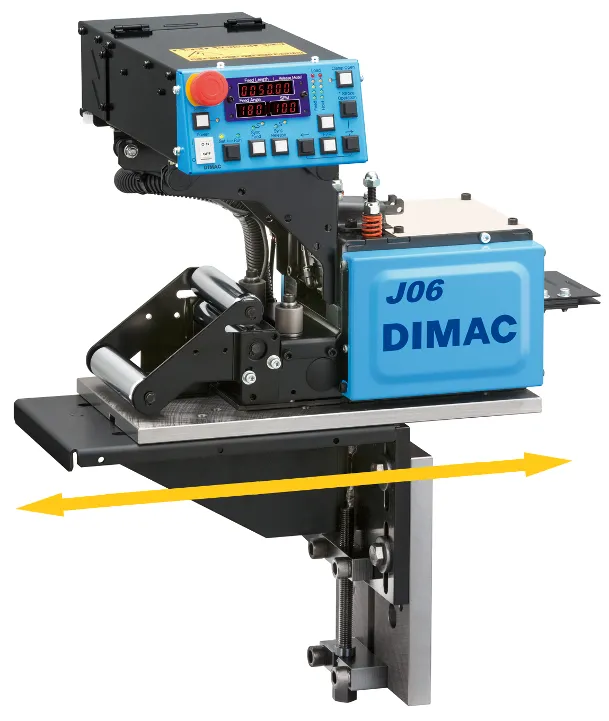

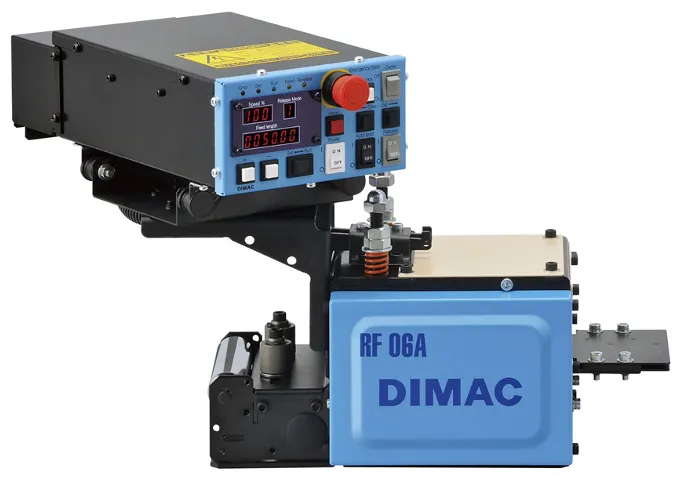

ย้ายคอนโทรลเลอร์ของรุ่นที่มีคอนโทรลเลอร์ติดตั้งที่ด้านบนกลางของตัวป้อน (ซีรี่ส์ J และ R ยกเว้น J06) ไปทางด้านที่ห่างจากเครื่องกด มีประโยชน์เมื่อตัวป้อนรบกวนกับเครื่องกดเป็นต้นเมื่อติดตั้ง

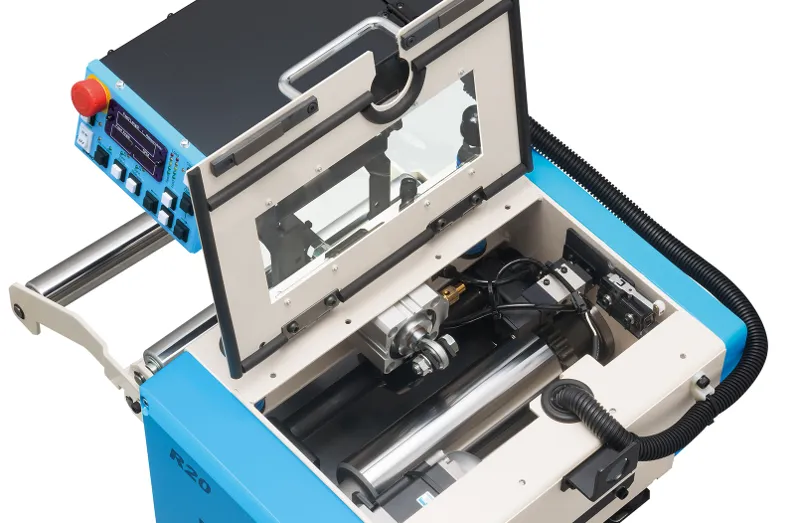

ฝาครอบที่ครอบส่วนม้วนของตัวป้อน ช่วยเพิ่มความปลอดภัยและปกป้องวัสดุ

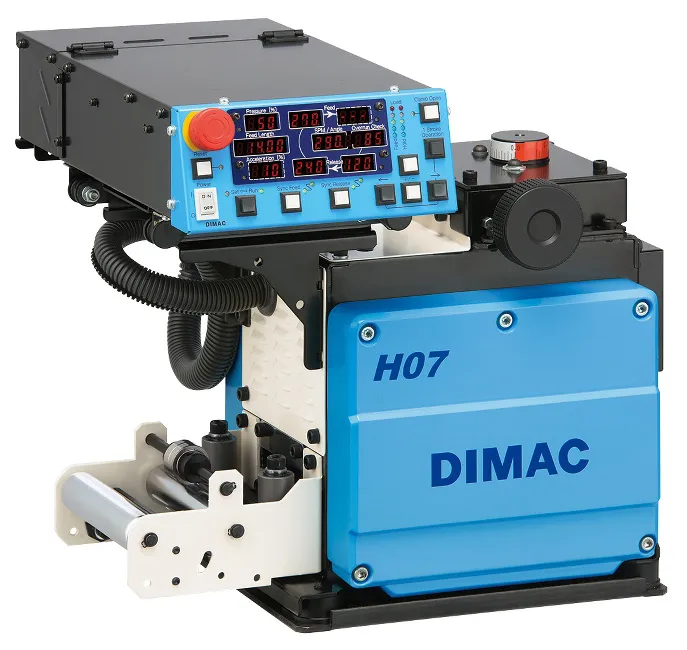

ม้วนที่หุ้มด้วยเรซินยูรีเทนรอบแกนเหล็ก มีประสิทธิภาพในการป้องกันรอยกดบนวัสดุที่อาจถูกบีบอัดด้วยม้วนโลหะ และปรับปรุงความแม่นยำในการป้อนวัสดุที่ลื่น อย่างไรก็ตาม ความต้านทานทางเคมีและความทนทานด้อยกว่าม้วนมาตรฐาน ไม่สามารถใช้กับซีรี่ส์ H และ A-A ได้เนื่องจากสโตรกการปล่อยม้วนมีขนาดเล็ก

ม้วนที่หุ้มด้วยเรซินซิลิคอนรอบแกนเหล็ก เมื่อเทียบกับม้วนยูรีเทน มีความไม่ติด ความทนความร้อน และความต้านทานสารเคมีที่ดีกว่า เหมาะสำหรับการขนส่งวัสดุฟิล์ม เทปติด และวัสดุพิมพ์ อย่างไรก็ตาม ความต้านทานการสึกหรอด้อยกว่าม้วนยูรีเทน และมีข้อเสียคือลื่นง่าย เช่นเดียวกับม้วนยูรีเทน ไม่สามารถใช้กับซีรี่ส์ H และ A-A ได้เนื่องจากสโตรกการปล่อยม้วนมีขนาดเล็ก

ม้วนที่ผ่านการบำบัดด้วยบลาสต์และบลูอิง มีค่าสัมประสิทธิ์แรงเสียดทานสูงบนพื้นผิวสัมผัสกับวัสดุ ทำให้สามารถขนส่งวัสดุที่ลื่นยาก อย่างไรก็ตาม มีข้อเสียคือวัสดุมีแนวโน้มที่จะเกิดรอยขีดข่วน สำหรับวัสดุที่เกิดรอยขีดข่วนง่าย แนะนำให้ใช้ตัวเลือกม้วนแยกที่สามารถหลีกเลี่ยงส่วนกลางของวัสดุได้

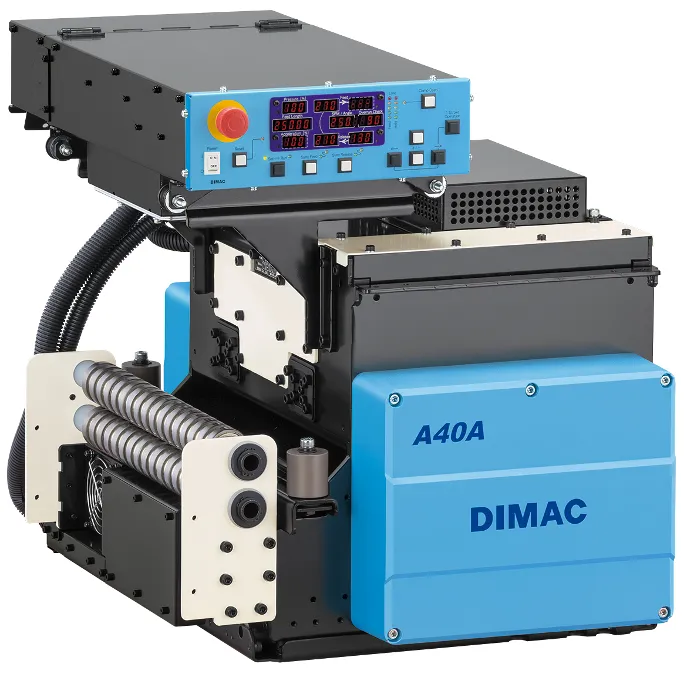

ตัวเลือกเฉพาะสำหรับซีรี่ส์ A-A โดยการใช้ม้วนแคลมป์กลาง สามารถลดความกว้างวัสดุขั้นต่ำที่สามารถจัดการได้สูงสุด 50mm เมื่อเทียบกับม้วนมาตรฐาน อย่างไรก็ตาม ความสามารถในการขนส่งจะเปลี่ยนแปลง กรุณาตรวจสอบรายละเอียดที่นี่

สามารถติดตั้งม้วนแบบแยกได้ สามารถปรับได้ตามความกว้างของวัสดุ

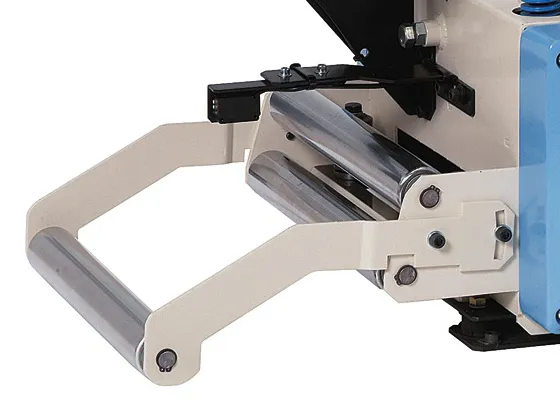

ม้วนรูปทรงเอพรอน ใช้เพื่อให้การป้อนวัสดุมีความเสถียร

แผ่นสไลด์ที่ช่วยในการป้อนวัสดุ สามารถเลือกได้ตามประเภทและความหนาของวัสดุ
